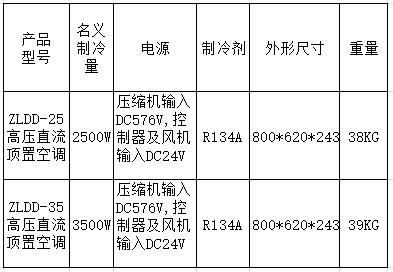

ZLDD-25高壓直流頂置空調性能參數表
1、安裝方法：
一、車頂開窗

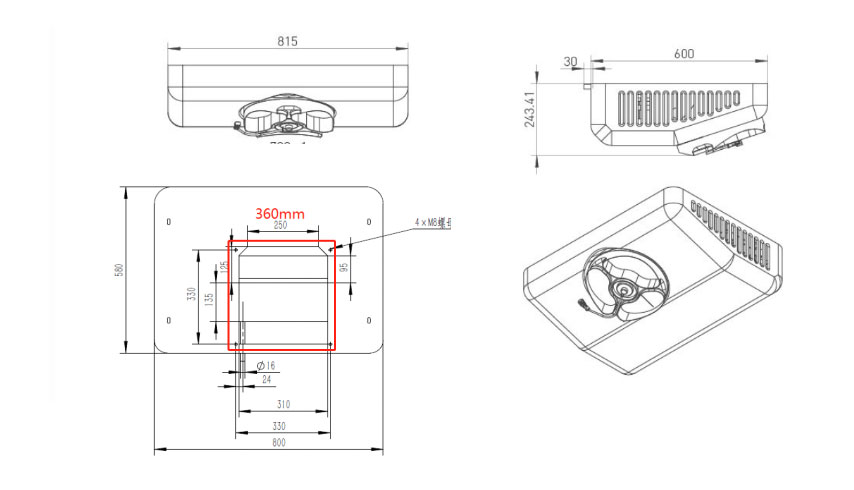

1.1在擬裝空調的車輛的頂部按圖1所示開356*356mm孔。
圖1
1.3在開窗翻邊及螺栓的根部打膠，防止漏水。
1.4在翻邊部分貼保溫板，防止出現冷凝水聚集。

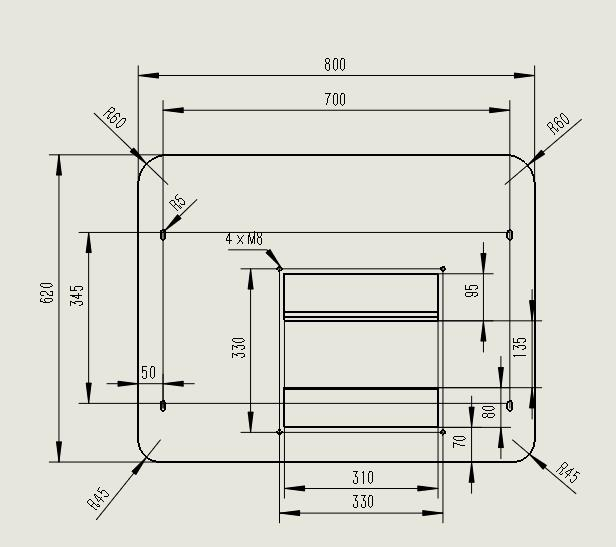

1.5在圖2所示區域打膠，確保外部熱空氣不能進入車廂內部。
圖2
二、頂機安裝

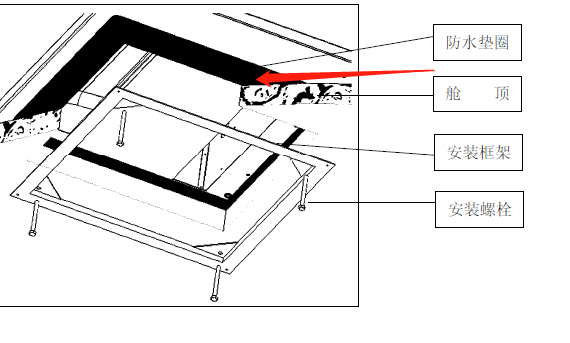

2.1固定安裝框架

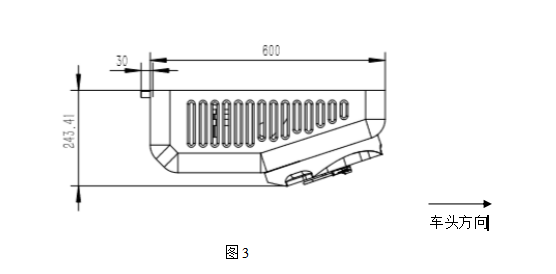

將室內安裝框架上的4個更大的安裝孔與空調器室外機的安裝孔對齊，用4個M6的標準安裝螺栓，將空調器室外機與其固定緊，同時注意車頭方向與頂機的前后方向保持一致。見圖3
2.2擰緊安裝螺母，必要時在螺栓和螺母之間涂膠。
三、裝好頂機排水管。
四、將室內出風面板上的接插件接到頂機線束上。
五、用螺釘將出風及回風面板固定到車頂棚上，主要對準出風口和回風口位置。
六、接電源線。按頂機線上的電壓標識將電源線接好。主電源的保險值設定在額定耗電功率下電流值的3倍。低壓電源的保險值一般設定在20-30A。
七、空調調試。打開空調制冷開關，將風速調到更大值，看空調是否正常工作。
八、確認空調正常工作后，將拆下的空調玻璃鋼外罩安裝到頂機上。
九、如果空調不能正常工作，請及時與廠家售后聯系。

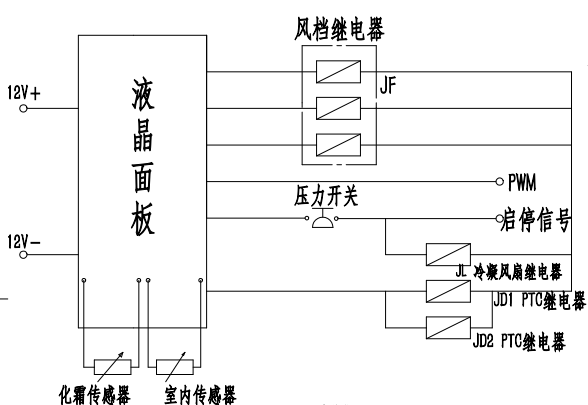

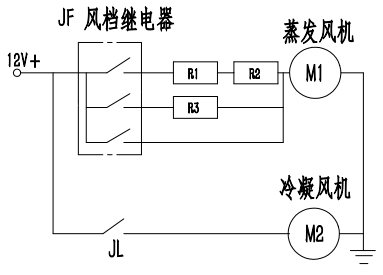

2、空調電氣示意圖
注:此電氣原理圖同樣適用540v（24V）
3、空調控制面板操作說明
3.1、開機
開機鍵按下，開機，進入通風或制冷狀態（上次記憶，自動不記憶），
再按下關機。
3.2、制冷
按制冷鍵，進入制冷狀態，制冷狀態開啟,制冷顯示；
開冷凝風機，開壓縮機；再按一下，關制冷，壓縮機關(<0.5v)；冷凝風機關。
3.3、自動（制冷）
按下自動鍵，開啟自動狀態，同時進入制冷狀態；
風速根據室內溫度自動調節
按風速 制冷，退出自動，進入制冷狀態
3.4、制熱
按制熱鍵，輸出制熱.
3.5、風量鍵
按風量鍵,可以調節風量檔位；
3.6、溫度設置鍵
按溫度設置鍵，可以調節溫度設置，15-30；
3.7、自動變頻
制冷狀態下,當駕駛室回風溫度低于設定溫度時,壓縮機會自動降低轉速,達到節能,舒適的效果；
3.8、顯示室內溫度，設置溫度時，顯示設置溫度
3.9、故障代碼
E1溫度傳感器 E2除霜傳感器

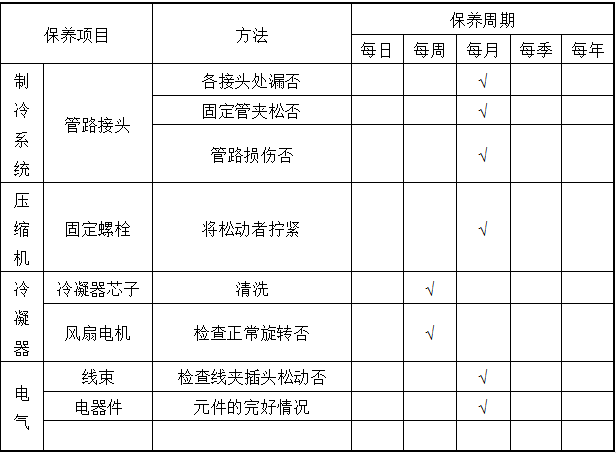

4、空調系統維護和檢查
